TCBF襯氟保溫磁力泵

TCBF襯氟保溫磁力泵

TCBF襯氟保溫磁力泵
價格說明: 電話咨詢
在線咨詢
在線詢盤
最小起訂: 聯系電話: 0551-64493336
所在地區: 安徽 合肥市 發布時間: 2020年5月27日
供貨能力: 有效時間: 2021年5月27日


詳細說明-TCBF襯氟保溫磁力泵

無泄漏磁力高溫泵

一、產品簡介:

產品概述:
無泄漏襯氟磁力高(保)溫離心泵[簡稱:襯氟磁力高(保)溫泵]是應用現代磁力學原理,利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵,就是電機帶動外轉子(即外磁鋼)總成旋轉時,通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉,由于介質封閉在靜止的隔離套內,從而達到無泄漏抽送介質的目的。泵體、泵蓋設計了雙層冷卻(保溫)裝置,可使用水、氮氣(蒸汽)對泵體內介質冷卻(保溫),確保進入泵內的介質保持在較適合的溫度下安全運轉,保證了介質在輸送過程中不會冷凝、結晶、汽化,徹底解決了機械傳動泵的軸封泄漏、冷凝、結晶、汽化,而設計的全密封、無泄漏、無污染、耐高溫、保溫、高效節能的新型工業用泵。性能達到國際標準、可替代價格昂貴不銹鋼,特殊合金材料、進口的化工泵。
產品優點:
1.TCB(G)F無泄漏襯氟磁力保(高)溫泵是皖氟龍自行研發設計全密封、無泄漏、無污染,保溫、耐高溫、耐強酸新型工業用泵;
2.泵體、內轉子、泵蓋、葉輪、隔離套等過流部件材質均采用上海三愛富新材料股份有限公司或美國杜邦集團有限公司生產的聚四氟乙烯和聚全氟乙丙烯樹脂;
    泵體和泵蓋采用金屬嵌件外包氟塑料整體模壓燒結而成,尺寸精準流道光潔,保證泵的耐腐蝕性和耐壓性;
    葉輪也采用金屬嵌件外包氟塑料整體模壓燒結而成,保證了可靠的扭矩傳遞,其閉式結構流道優化設計高效率低NPSHR值,保證了泵流量及揚程穩定性;
    隔離套更是采用金屬嵌件外包氟塑料整體模壓燒結而成及低漩渦隔套設計,具有較高的耐破裂壓力、安全系數高及消除所有多余的熱量而減少了能耗,同時將泵腔與外界完全隔離,使泵室完全處于密封狀態,是輸送過程中達到無泄漏。同時部件模塊化設計,互換性好!
2.1磁力高溫泵泵體、泵蓋設計了雙層冷卻裝置(風冷式無冷卻裝置),可使用水、氮氣等對泵體內介質冷卻,確保進入泵內的介質保持在適當的溫度;
2.2磁力保溫泵泵體、泵蓋設計了雙層保溫裝置,可使用蒸氣對泵體內介質保溫,保證了介質在輸送過程中不會冷凝,結晶,汽化。
3.磁力泵采用雙滑動軸承結構,使磁力泵運行更平穩,使介質流通順暢、滑動軸承的潤滑效果最佳;軸套和滑動軸承中的彈性墊片結構,延長軸承的使用壽命,減少泵的振動,同時避免了由于高溫條件引起的滑動軸承脹裂。
4.氟塑料(PTFE、FEP、PFA)是當今世界最優秀耐腐蝕材料(俗稱:塑料王),可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損;
5.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷,具有良好的磁性,耐高溫,不退磁;它的磁能積為28兆高斯奧特斯,可耐受溫度的極限是350℃,在常規冷卻的條件下,限定其最高使用溫度為260℃,可以最大程度不免退磁,使得磁材料的理論使用壽命高達20年;
6.軸套、滑動軸承采用高耐磨耐溫的碳化硅、石墨、四氟等材料,并設置了潤滑槽,有效地保證泵的使用壽命;
7.無泄漏,所有密封點采用封閉式靜密封密封,通過磁性聯軸器驅動,不需要氮氣密封,安全、經濟和高效,徹底解決了介質泄漏。
8.直聯后拉式設計,無需拆卸管道,維修方便。
9.臥式安裝,結構緊湊、占地面積小,振動小,噪音低,運行平穩;
10.外磁直接與電機轉軸相連,采用直聯式,具有結構簡單、無需對中、傳動效率高、噪音小、振動小等優點;
產品用途:
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體,尤其適用于易燃、易爆、易揮發、有毒、強酸堿、有機容劑和貴重液體的輸送。
性能范圍:設計壓力:1.6Mpa、流量:2-200m3/h、揚程:12-80m、功率:1.1-55kw
適用溫度:-20~180℃;
選裝配件:溫度監控裝置,防空運轉裝置,泄漏監控裝置;
注意事項: 當介質比重大于1.3m g/cm3時訂貨時應說明,禁止空運轉,禁止輸送含有顆粒或有結晶的介質。

二、解剖圖:

無泄漏磁力高溫泵

三、結構圖:

無泄漏磁力高溫泵

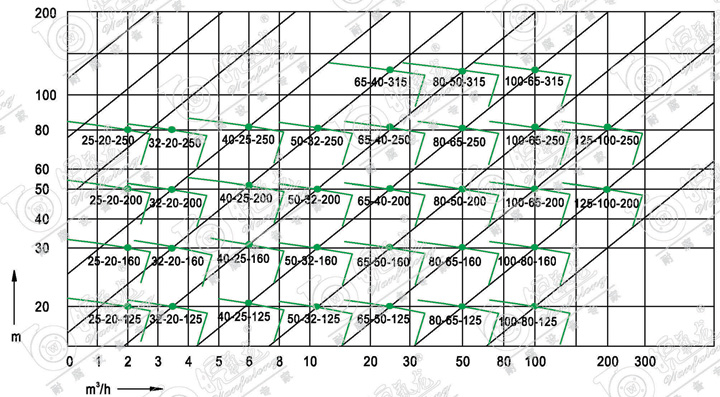

四、性能曲線圖:

型號 轉速
r/min
流量
m3/h
揚程
m
效率
汽蝕余量 m

進口X出口
mm

電機功率
kw

整機質量
kg
25-20-125 2900 1.5 22 18 2.5 25×20 1.1 27
2 20 20 2.5
3.2 18.5 24 3
25-20-160 2900 1.5 34.3 19 2.5 25×20 1.5 36
2 32 22 2.5
3.2 29.6 25 3
25-20-200A 2900 1.5 42 28 2.5 25×20 3 51
2 40 32 2.5
3.2 38 30 3
25-20-200 2900 1.5 52.5 18 2.5 25×20 3 51
2 50 20 2.5
3.2 48 22 3
25-20-250A 2900 1.5 62 26 2.5 25×20 5.5 63
2 60 30 2.5
3.2 58 28 3
25-20-250B 2900 1.5 72 26 2.5 25×20 7.5 63
2 70 30 2.5
3.2 68 28 3
25-20-250 2900 1.5 82 12 2.5 25×20 7.5 63
2 80 18 2.5
3.2 78.5 26 3
32-20-125 2900 2 22 20.5 2.5 32×20 1.5 30
3.2 20 20 2.5
5.5 18.5 18 3
32-20-160 2900 2 34.3 20.5 2.5 32×20 2.2 35
3.2 32 20 2.5
5.5 29.6 18 3
32-20-200A 2900 2 42 25 2.5 32×20 4 61
3.2 40 24 2.5
5.5 38 21.5 3
32-20-200 2900 2 52.5 32 2.5 32×20 4 61
3.2 50 36 2.5
5.5 48 34 3
32-20-250A 2900 2 62 22 2.5 32×20 7.5 71
3.2 60 26 2.5
5.5 58 28.5 3
32-20-250B 2900 2 72 26 2.5 32×20 7.5 75
3.2 70 30 2.5
5.5 68 28 3
32-20-250 2900 2 82 26 2.5 32×20 7.5 75
3.2 80 30 2.5
5.5 78.5 28 3
40-25-125 2900 4.4 22 16 2.5 40×25 1.5 35
6.3 20 20 2.5
8.3 18.5 23 3
40-25-160 2900 4.4 34.3 30 2.5 40×25 3 40
6.3 32 31 2.5
8.3 29.6 32 3
40-25-200A 2900 4.4 42 30 2.5 40×25 4 66
6.3 40 31 2.5
8.3 38 32 3
40-25-200 2900 4.4 52.5 26 2.5 40×25 5.5 66
6.3 50 33 2.5
8.3 48 32 3
40-25-250A 2900 4.4 62 20 2.5 40×25 11 95
6.3 60 23 2.5
8.3 58 30 3
40-25-250B 2900 4.4 72 24 2.5 40×25 11 95
6.3 70 28 2.5
8.3 68 28 3
40-25-250 2900 4.4 82 24 2.5 40×25 11 95
6.3 80 28 2.5
8.3 78.5 28 3
50-32-125 2900 7.5 22 43 2 50×32 2.2 44
12.5 20 51 2
15 18.5 49 2.5
50-32-160 2900 7.5 34.3 35 2 50×32 3 61
12.5 32 47 2
15 29.6 47 2.5
50-32-200A 2900 7.5 42 28 2 50×32 7.5 113
12.5 40 39 2
15 38 43 2.5
50-32-200 2900 7.5 52.5 28 2 50×32 7.5 113
12.5 50 40 2
15 48 48 2.5
50-32-250A 2900 7.5 62 23 2 50×32 7.5 180
12.5 60 33 2
15 58 36.5 2.5
50-32-250B 2900 7.5 72 23 2 50×32 11 180
12.5 70 33 2
15 68 36.5 2.5
50-32-250 2900 7.5 82 23 2 50×32 11 180
12.5 80 33 2
15 78.5 36.5 2.5
65-50-125 2900 15 21.8 46 2 65×50 3 80
25 20 56 2
30 18.5 65 2.5
65-50-160 2900 15 35 46 2 65×50 5.5 97
25 32 56 2
30 30 65 2.5
65-40-200A 2900 15 42 41 2 65×40 11 130
25 40 52 2
30 38 53.5 2.5
65-40-200 2900 15 53 34 2 65×40 11 120
25 50 46 2
30 47 50 2.5
65-40-250A 2900 15 62 28 2 65×40 15 203
25 60 39 2
30 58 42.5 2.5
65-40-250B 2900 15 72 28 2 65×40 18.5 203
25 70 39 2
30 68 42.5 2.5
65-40-250 2900 15 82 33 2 65×40 18.5 203
25 80 48 2
30 78 50 2.5
65-40-315A 2900 15 105 28 2.5 65×40 30 345
25 100 39 2.5
30 98 42.5 3
65-40-315 2900 15 127 28 2.5 65×40 30 345
25 125 39 2.5
30 123 42.5 3
80-65-125 2900 30 22.5 52 3 80×65 5.5 125
50 20 65 3
60 18 70 3.5
80-65-160 2900 30 36 60 2.5 80×65 11 137
50 32 64 2.5
60 29 53 3
80-50-200A 2900 30 42 53 2.5 80×50 15 207
50 40 63 2.5
60 38 62 3
80-50-200 2900 30 53 53 2.5 80×50 15 207
50 50 63 2.5
60 47 55 3
80-50-250A 2900 30 62 44 2.5 80×50 22 275
50 60 57 2.5
60 58 59 3
80-50-250B 2900 30 72 44 2.5 80×50 30 275
50 70 57 2.5
60 68 59 3
80-50-250 2900 30 84 48 2.5 80×50 30 275
50 80 56 2.5
60 75 50 3
80-50-315A 2900 30 105 39 2.5 80×50 37 390
50 100 51 2.5
60 98 52.5 3
80-50-315 2900 30 128 39 2.5 80×50 37 390
50 125 51 2.5
60 123 52.5 3
100-80-125 2900 60 24 64 4 100×80 11 193
100 20 65 4.5
120 16.5 63 5
100-80-160 2900 60 36 60 3.5 100×80 15 214
100 32 70 4
120 28 65 5
100-65-200A 2900 60 42 63 3 100×65 18.5 213
100 40 72 3.6
120 38 71 4.8
100-65-200 2900 60 54 63 3 100×65 22 246
100 50 68 3.6
120 47 56 4.8
100-65-250A 2900 60 62 57 3.5 100×65 30 372
100 60 68 3.8
120 58 67 4.8
100-65-250B 2900 60 72 57 3.5 100×65 37 372
100 70 68 3.8
120 68 67 4.8
100-65-250 2900 60 87 60 3.5 100×65 37 372
100 80 68 3.8
120 74.5 67 4.8
100-65-315A 2900 60 105 48 3 100×65 75 685
100 100 62 3.6
120 98 64 4.2
100-65-315 2900 60 133 63 3 100×65 75 685
100 125 65 3.6
120 118 62 4.2
125-100-200 2900 120 57.5 63 4.5 125×100 45 378
200 50 75 4.5
240 44.5 74 5
125-100-250A 2900 120 62 63 3.8 125×100 55 447
200 60 75 4.2
240 58 74 5
125-100-250B 2900 120 72 57 3.8 125×100 75 447
200 70 68 4.2
240 68 67 5
125-100-250 2900 120 87 57 3.8 125×100 75 447
200 80 68 4.2
240 72 67 5
